功能特点

Functional characteristics

精准定位故障便于快速排障

精准区分市电、网络、设备故障种类，细化判断故障现象;支持市电异常、市电过压、光纤故障、温湿度异常、箱门异常开启、箱体震动等多种故障检测。
前端智能管控后端集中处理

前端采用供电检测、网络检测、通道检测加后端平台确认等多重检测机制,提供告警准确性。后端采用多重算法进行多维度数据分析，提供告警有效性。

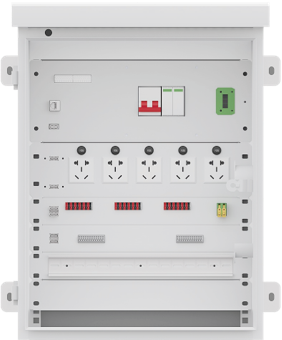

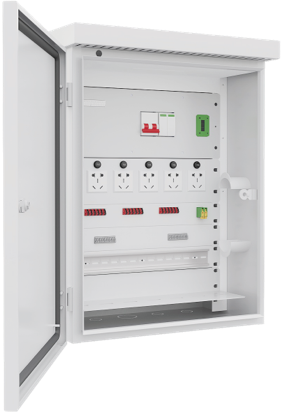

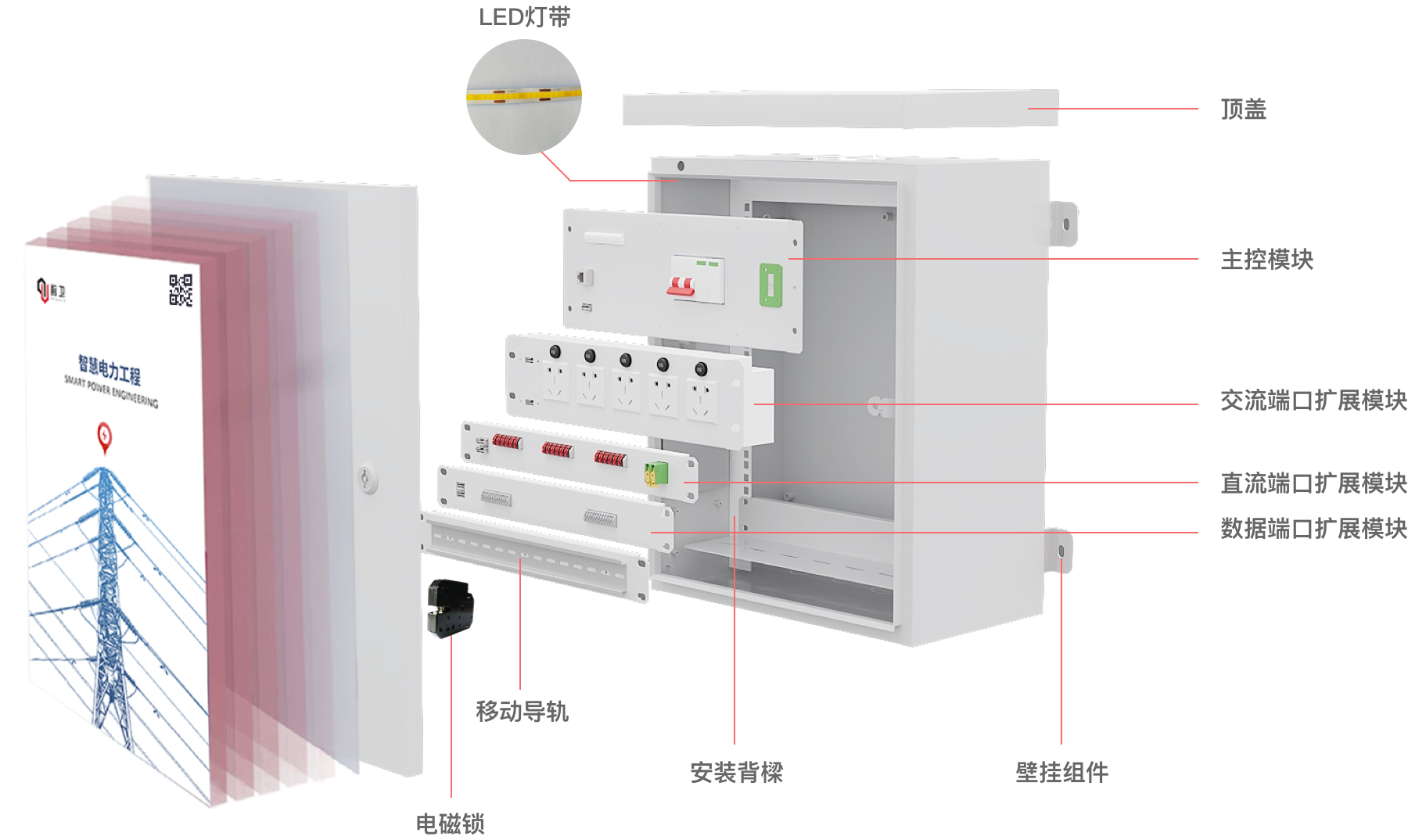

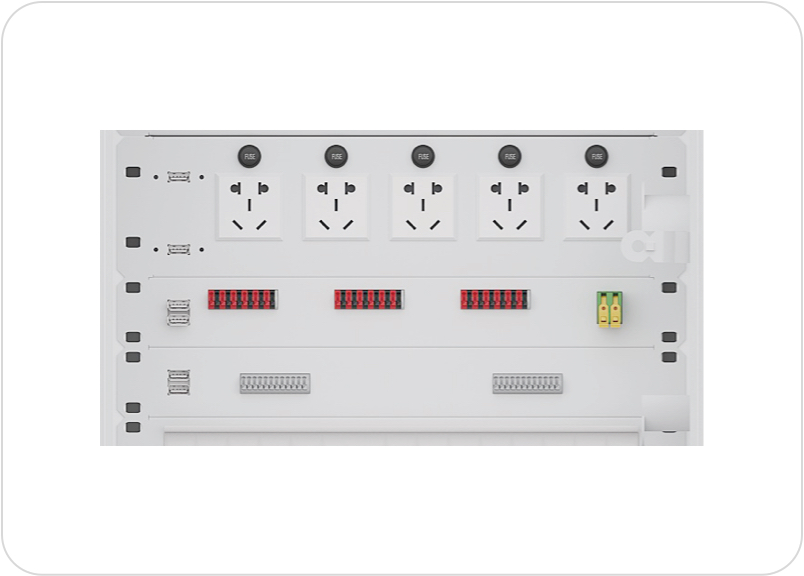

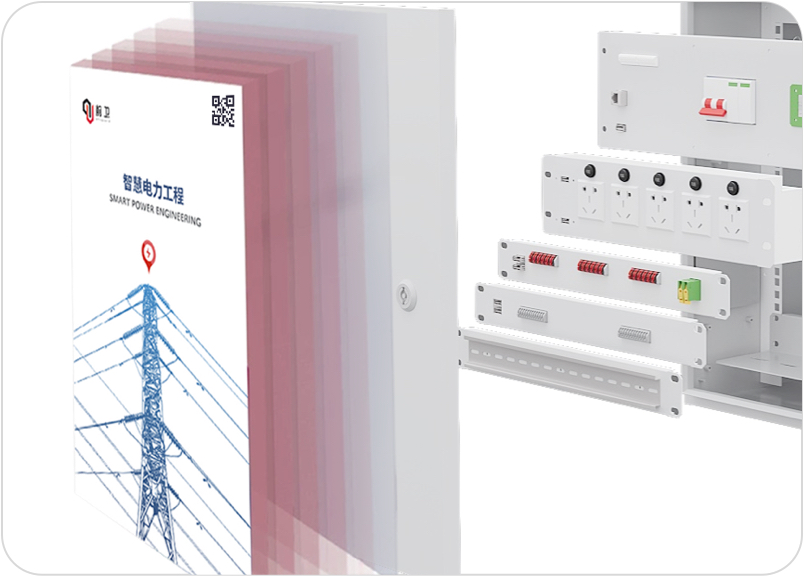

一体集成设计空间利用率大

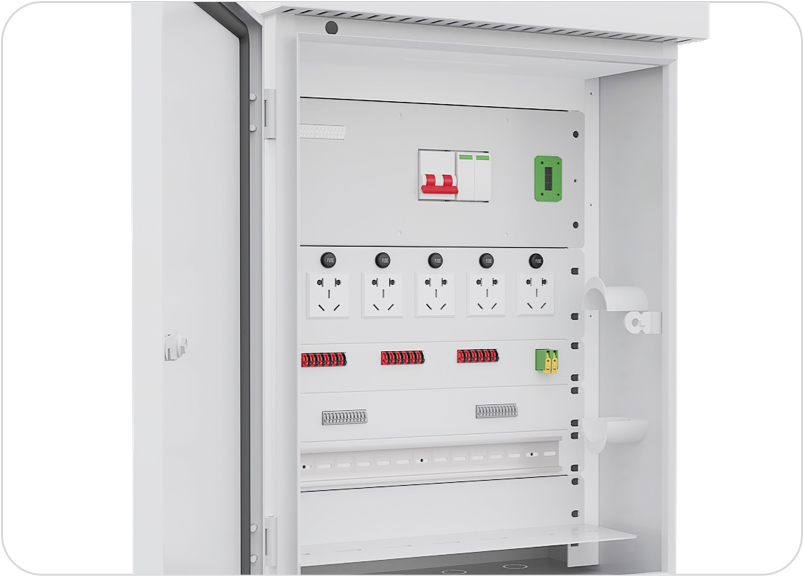

一体化集成设计，减少内部空间占用，预留超过 2/3 空间用于放置业务设备。空间利用率大,实用性强。内部布局合理安装调试便捷、强弱电分开布局，保持外观简洁美观。

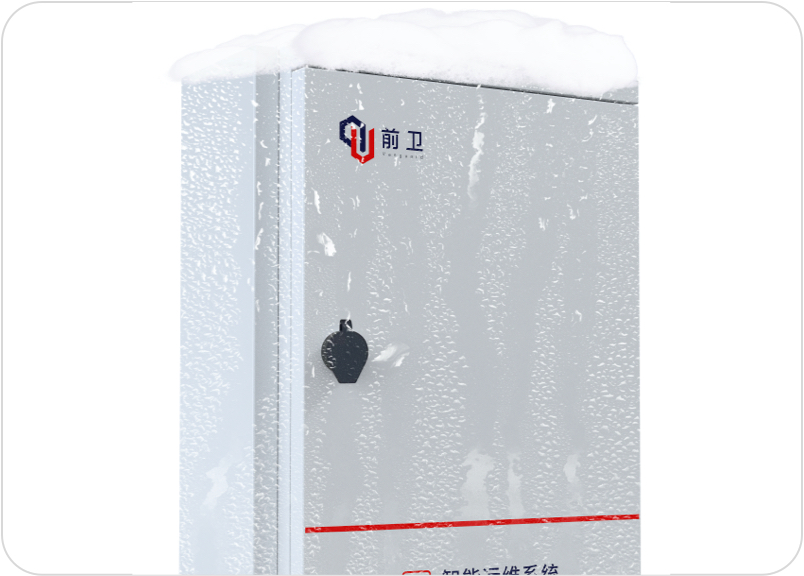

工业级安全防护高可靠性设计

支持工业级工作温度范围和专业的室外防雷,电源支持短路、过载、过压、欠压、漏电等电气保护措施。采用零中断供电技术、智能箱复位时供电不会停止，继续对视频监控摄像机供电，保证智能箱重启阶段视频业务零中断。

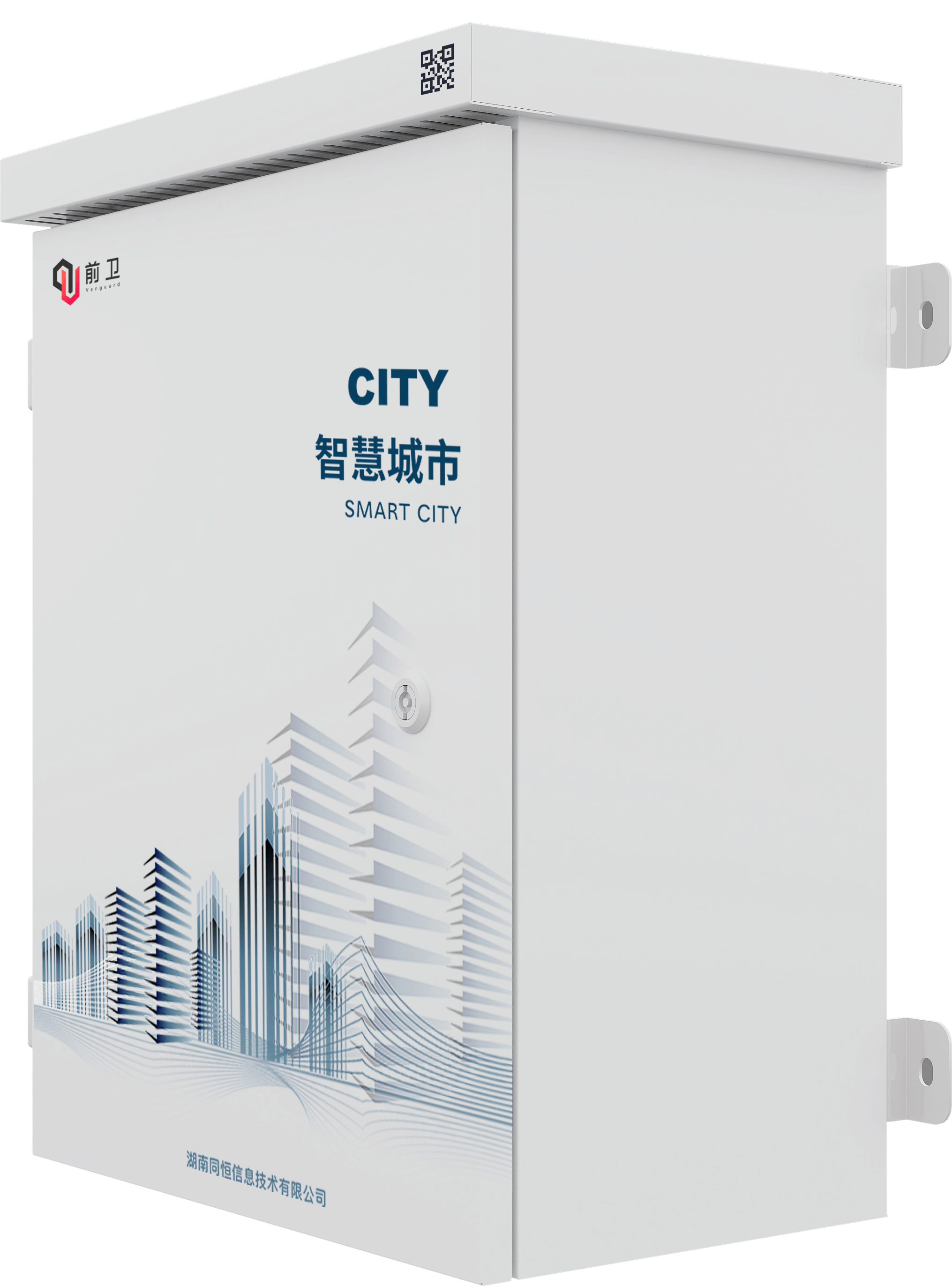

Concise “易”系列
型号	THCB-C	品牌	御·前卫
开门方式	左开门	材质	SGCC（热浸镀锌钢板）
防护等级	IP55	颜色	高光白白纱纹浅灰银淡绿军绿
电源输入	AC220V	进线方式	底部进线
工作温度	环境温度-30℃～+65℃	风道类型	上风道
工作湿度	相对湿度≤95% ，大气压力：70～106Kpa，储存温度-45℃～+55℃
扩展端口	支持1/2/4/6/8路路由端口、支持2/4/6/8路交换端口、支持DC5V输出可控端口、支持DC9V输出可控端口、支持DC12V输出可控端口、支持DC36V输出可控端口、支持AC220输出可控端口、支持防浪涌模块、支持通讯模块。
标准清单（A款）	模组	THMC-XXLET1-1202 ：主控模组（LTE Cat1通讯)；THCE-DC012-03A-03S：1路 DC12V 输入;3路 DC12V /3A 输出模组； THCE-AC220-05A-02S：2路 AC220V /5A输出模组；

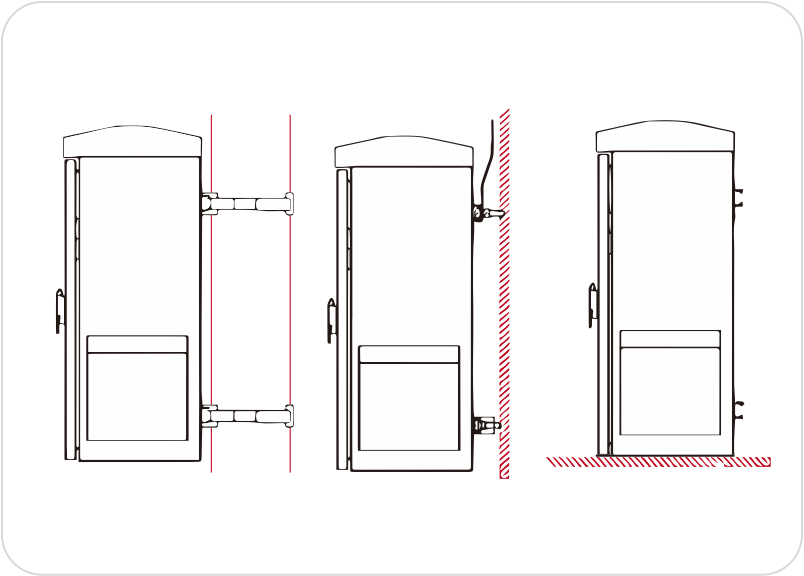

配件	天线、隔离开关、防浪涌保护器（20KA）、机械锁、散热风扇、熔纤盘、层板、抱杆壁挂套件；
功能	1、材质：箱体采用优质1.0厚度冷轧钢板材料，表面喷塑处理，防水、防尘、耐腐蚀 2、配置2P 32A隔离开关，40KA电源浪涌保护器； 3、功能： ◇可实现市电断电检测、温控风扇、远程控制、网络传输监控、柜内温度监控;通过物联网或城域网实时与监控中心交互现场情况，当出现网络中断、设备损坏、市电中断、柜内温度过高时主动通告监控中心断电断网监测; ◇支持 2G、4G 等多种网络进行物联网数据传输，数据传输模式支持无线模式、有线模式、有线无线自动切换模式、无线备用模式; ◇智能化预警功能:支持录像完整性巡检、光纤链路故障检测;服务器异常检测;本机本体故障检测;摄像机故障检测等多种检测预警； ◇电气健康监测功能支持输入电压、输出电流、负载功率监测功能，监测范围支持平台端自定义设置，支持电压、电流功率异常报警功能; ◇温湿度监测功能:支持监测箱内实时温度和湿度，可在客户端设定温湿度上下限，当温湿度超过/低于阈值时、客户端提示温湿度过高/过低告警； ◇断电监测功能;内置电源监测模块，能够在不需要后备电源的情况下，区分区域掉电(如市电掉电)、箱内掉电(如空开跳闸)告警，并能将告警信息上传至平台客户端，平台具有单独的断电状态显示图标; ◇断网监测功能:当机箱内网络中断时，可平台端显示断网失联告警; ◇远程控制功能:支持远程控制负载供电开启、关闭和重启功能，解决前端设备死机问题。支持远程控制语音告警打开关闭功能。 ◇不间断负载供电功能:支持在外部供电电源正常工作情况下，当机箱智能运维终端自身发生故障时，能够保证机箱内部供电电路不间断，不影响机箱内部取电设备的正常工作； ◇远程升级功能:支持通过客户端远程对设备进行系统升级更新功能； ◇APP 联动功能:App与客户端数据双向同步。 ◇含三年质保和物联网通讯费

Concise “易”系列

型号

THCB-C

品牌

御·前卫

开门方式

左开门

材质

SGCC（热浸镀锌钢板）

防护等级

IP55

颜色

高光白
白纱纹
浅灰
银
淡绿
军绿

电源输入

AC220V

进线方式

底部进线

工作温度

环境温度-30℃～+65℃

风道类型

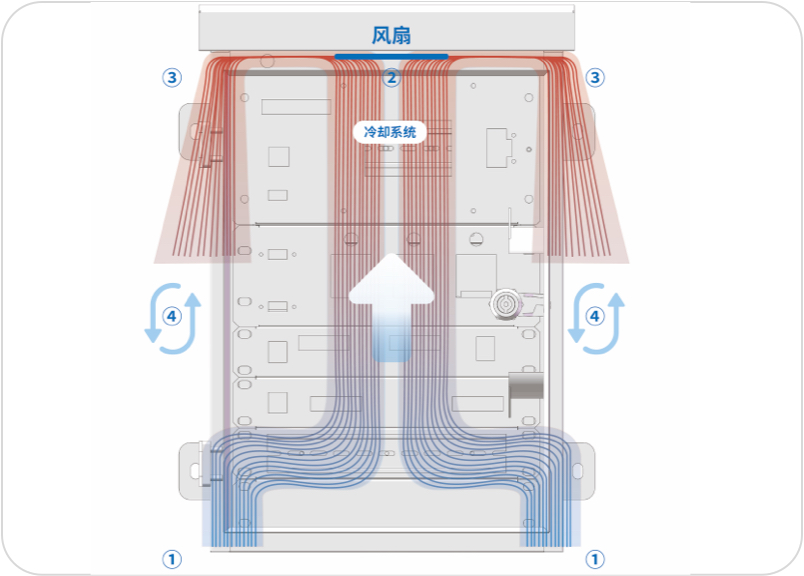

上风道

工作湿度

相对湿度≤95% ，大气压力：70～106Kpa，储存温度-45℃～+55℃

扩展端口

支持1/2/4/6/8路路由端口、支持2/4/6/8路交换端口、支持DC5V输出可控端口、支持DC9V输出可控端口、支持DC12V输出可控端口、支持DC36V输出可控端口、支持AC220输出可控端口、支持防浪涌模块、支持通讯模块。

标准清单（A款）

模组

THMC-XXLET1-1202 ：主控模组（LTE Cat1通讯)；THCE-DC012-03A-03S：1路 DC12V 输入;3路 DC12V /3A 输出模组； THCE-AC220-05A-02S：2路 AC220V /5A输出模组；

配件

天线、隔离开关、防浪涌保护器（20KA）、机械锁、散热风扇、熔纤盘、层板、抱杆壁挂套件；

功能

1、材质：箱体采用优质1.0厚度冷轧钢板材料， 表面喷塑处理，防水、防尘、耐腐蚀
2、配置2P 32A隔离开关，40KA电源浪涌保护器；
3、功能：
	◇可实现市电断电检测、温控风扇、远程控制、网络传输监控、柜内温度监控;通过物联网或城域网实时与监控中心交互现场情况，当出现网络中断、设备损坏、市电中断、柜内温度过高时主动通告监控中心断电断网监测;
	◇支持 2G、4G 等多种网络进行物联网数据传输，数据传输模式支持无线模式、有线模式、有线无线自动切换模式、无线备用模式;
	◇智能化预警功能:支持录像完整性巡检、光纤链路故障检测;服务器异常检测;本机本体故障检测;摄像机故障检测等多种检测预警；
	◇电气健康监测功能 支持输入电压、输出电流、负载功率监测功能，监测范围支持平台端自定义设置，支持电压、电流功率异常报警功能;
	◇温湿度监测功能:支持监测箱内实时温度和湿度，可在客户端设定温湿度上下限，当温湿度超过/低于阈值时、客户端提示温湿度过高/过低告警；
	◇断电监测功能;内置电源监测模块，能够在不需要后备电源的情况下，区分区域掉电(如市电掉电)、箱内掉电(如空开跳闸)告警，并能将告警信息上传至平台客户端，平台具有单独的断电状态显示图标;
	◇断网监测功能:当机箱内网络中断时，可平台端显示断网失联告警;
	◇远程控制功能:支持远程控制负载供电开启、关闭和重启功能，解决前端设备死机问题。支持远程控制语音告警打开关闭功能。
	◇不间断负载供电功能:支持在外部供电电源正常工作情况 下，当机箱智能运维终端自身发生故障时，能够保证机箱内部供电电路不间断，不影响机箱内部取电设备的正常工作；
	◇远程升级功能:支持通过客户端远程对设备进行系统升级更新功能；
	◇APP 联动功能:App与客户端数据双向同步。
	◇含三年质保和物联网通讯费

A 款	B 款
外形尺寸（WHD)	400550250	外形尺寸（WHD)	350480170
箱内尺寸（WHD)	398487229	箱内尺寸（WHD)	328408153
重量（kg）	16KG	重量（kg）	15KG

A 款

B 款

外形尺寸（W*H*D)

400*550*250

外形尺寸（W*H*D)

350*480*170

箱内尺寸（W*H*D)

398*487*229

箱内尺寸（W*H*D)

328*408*153

重量（kg）

16KG

重量（kg）

15KG
